Veebipõhine valikutarkvara Swegon GOLD, SILVER C, COMPACT, GLOBAL ja CASA seadmetele

AHU Design valikutarkvara lihtsustab ventilatsiooniseadmete (õhkkäitlusseadmete) suuruse määramist ja konfigureerimist. Tarkvara võimaldab teha põhjalikke energiakalkulatsioone, et tagada lahenduse optimeeritus vastavalt teie vajadustele. Lisaks pakub see ulatuslikku tehnilist dokumentatsiooni, väljatrükke ning pluginate kaudu ekspordivõimalusi, et toetada täiendavaid arvutusi ja projektide planeerimist.

Mollier diagramm





Programmi info

AHU-Design on veebipõhine valikutarkvara, mis töötab Chrome’i ja Microsoft Edge’i brauserites. Tarkvara kasutab Meteo kliimaandmeid.

Iga valik saab unikaalse AD-numbri, mida saab jagada või kopeerida. Samuti on võimalik jagada projekte, mis sisaldavad mitut valikut, et lihtsustada koostööd teiste kasutajatega.

Sertifitseeritud AHU-valikuprogramm:

• AHU-Design on Euroventi sertifitseeritud
• Toetus RLT, VDI 6022 ja Passive House Institute’i nõuetele



Automaatika

Juhtimisfunktsioonide valik AHU-Designis on väga lihtne ja intuitiivne. Vahekaardi „Juhtimissüsteem“ all saab valida kõik saadaolevad funktsioonid laias valikus. Ikoonid ja hõlpsasti kasutatavad rippmenüüd juhendavad teid valikute tegemisel.

Kui valikud on tehtud, genereeritakse kogu dokumentatsioon, vajalikud komponendid ning ka konfigureerimisfail, mille saab alla laadida SD-kaardile või USB-mälupulgale ning seejärel sisestada GOLD AHU juhtkaardile algseadistuse tegemiseks.

Funktsioonid:

• Dünaamiline vooskeem
• Objekti põhine funktsioonikirjeldus
• Objekti põhine juhtmestiku skeem
• Võimalus muuta komponentide tähiseid
• Vajalike komponentide automaatne valik
• GOLD-seadmete jaoks saadaval olevad konfigureerimisfailid lihtsustavad kasutuselevõttu




CAD-eksport

AHU-Designist on võimalik eksportida sisuinfo .dxf-failina. Kui kasutate MagiCAD-i, laadige alla Swegoni MagiCADi plugin, 3D-sisu ja arvutusandmete edastamiseks.

• DXF – Võimalik eksportida 3D-mudel, aga ka vooskeem, kaabelduse skeem ja funktsioonikirjeldus.
• MagiCADi plugin võimaldab eksportida AHU 3D-mudeleid ja arvutusi AutoCADi ja Reviti.



Dokumentatsioon

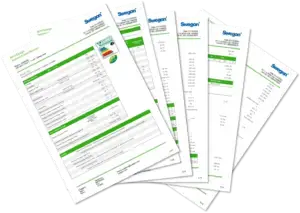

AHU-Design võimaldab genereerida mitmesuguseid aruandeid erinevates formaatides (PDF, Word jne).

Üksikasjalik tehniline dokumentatsioon ja väljatrükid sisaldavad:

• Ventilaatori diagrammi dokumentatsioon
• Energiaaruanne ja võrdlus
• ERP-aruanne
• Joonis
• Juhtimissüsteemid
• Kaabelduse skeem
• Vooskeem
• Mooduli spetsifikatsioon
• Spetsifikatsioonitekst





Energia arvutus

AHU-Design võimaldab arvutada energia-, energiakulu ja LCC-d (elutsükli kulu) ning võrrelda erinevate ventilatsiooniseadmete energiatõhusust.

Energiaalane arvutus põhineb määratud asukohal, mille kaudu saadakse kliimaandmed (Meteonormi andmetest). Erinevate energiakandjate hinnad kasutatakse energiakulu arvutamisel. Kasutusaeg, intressimäär ja hinnatõus sisestatakse LCC arvutamiseks ning vajalikud sisendandmed määratakse kliimaseadetes.

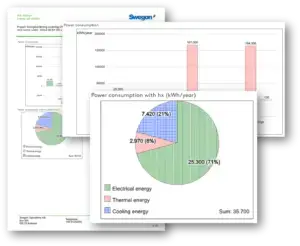

Väljatrükkide menüüs saab valida soovitud informatsiooni, sealhulgas energiaarvutused ja energiagraafikud. Saadaval on ka esitluseks mõeldud diagrammid.

Funktsioonid:

• Energiaalane arvutus – kuvab iga energiakandja energiakasutuse
• Töötluskulu – näitab energiakulu igale energiakandjale ja kogu energiakulu
• LCC – kuvab energiakulu seadme eeldatava tööea jooksul
• Energiaalane võrdlus – võimaldab võrrelda erinevate seadmete energiatõhusust
• Töörežiimi seadistamine – võimaldab arvutada energiat erinevates töötingimustes
• Nädalagraafik – teeb võimalikuks arvutada seadme energiakasutust kavandatud tööaja põhjal
• Väljatrükk – võimaldab valida soovitud väljundi; tulp- ja sektordiagrammid illustreerivad energiakasutust, energiakulu ja elutsükli energiakulu





Mollier diagramm

Swegoni Mollieri tööriist on veebipõhine programm, mis toetab nii Mollieri diagrammi kui ka psühromeetrilist diagrammi ning võimaldab kasutada nii meetrilisi kui ka imperiaalseid mõõtühikuid.

AHU-Design kasutab Mollieri diagrammi koostamiseks vajalikke võrrandeid, et arvutada temperatuuri- ja niiskusesisalduse muutusi, samuti energiatarvet jms.

Seadetes saab valida diagrammi paigutuse ja keele ning määrata sisendparameetriks märgtermomeetri temperatuuri. Punktide lisamine ja nende ühendamine protsesside loomiseks on lihtne ning ühes diagrammis saab määratleda mitu protsessi.

Väljatrüki menüüs saab luua paberkandjal väljatrüki või PDF-dokumendi, mis sisaldab nii tabelina kuvatud andmeid kui ka diagrammi.
